Kai kompiuteris nebeįsijungia – pirmieji žingsniai
Susidūrėte su situacija, kai paspaudus maitinimo mygtuką kompiuteris nereaguoja arba įsijungia kelioms sekundėms ir vėl išsijungia? Tokios problemos dažnai siejamos su maitinimo grandinės gedimais, o ypač su VRM (Voltage Regulator Module) komponentais. Klaipėdoje, kur drėgmė ir jūros oras gali pagreitinti elektronikos komponentų koroziją, tokios problemos pasitaiko dažniau nei kitose Lietuvos vietose.
Prieš griebdamiesi atsuktuvo, verta suprasti, kad maitinimo grandinė – tai ne tik tas didelis dėžė su ventiliatoriumi. Tai visa sistema, kuri tiekia stabilią įtampą procesoriui, vaizdo plokštei ir kitiems komponentams. Pagrindiniai žaidėjai čia – maitinimo blokas (PSU), motininės plokštės VRM sekcija ir pačių komponentų maitinimo grandinės.

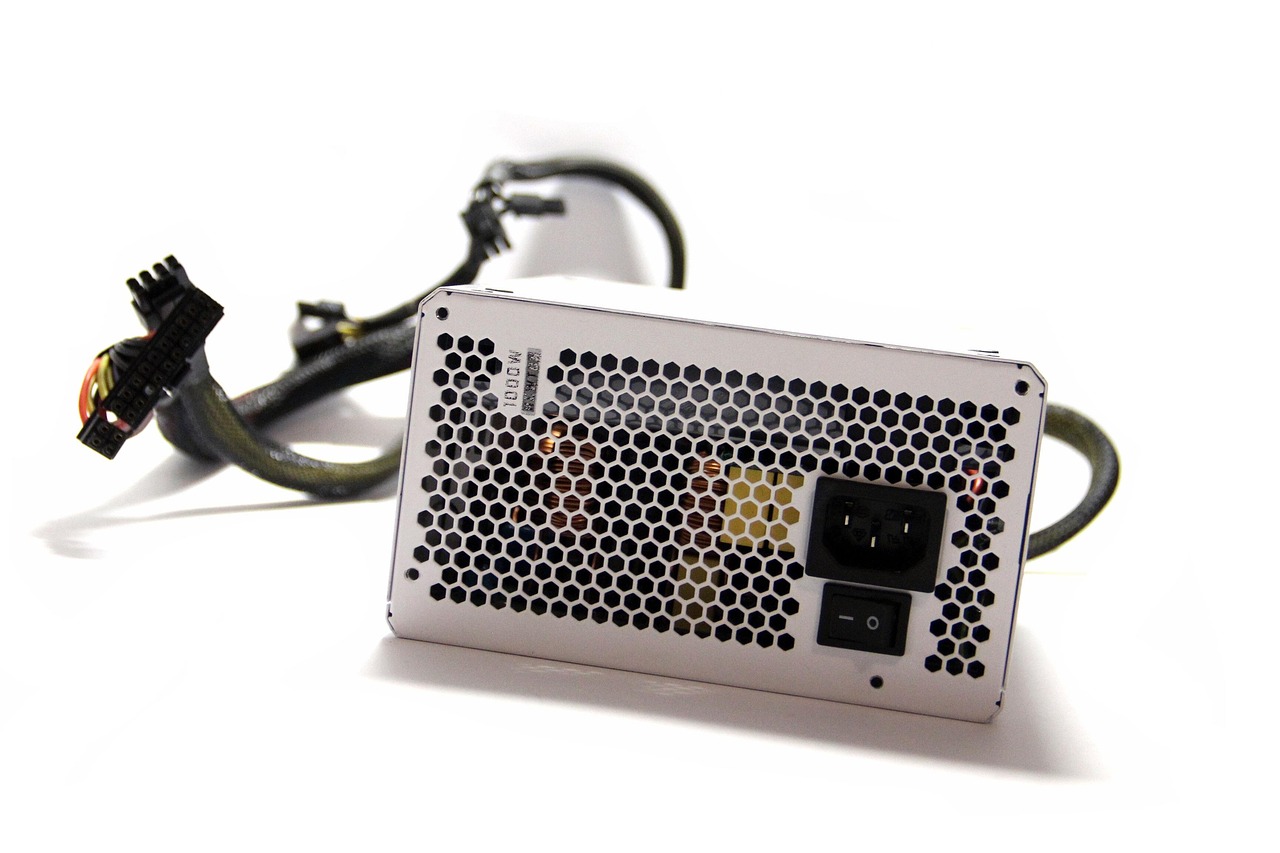

Pirmiausia patikrinkite akivaizdžius dalykus: ar maitinimo laidas tvirtai įkištas, ar ant maitinimo bloko esantis jungiklis yra ON padėtyje, ar veikia elektros lizdas (išbandykite su kitu prietaisu). Skamba banaliai, bet net patyrę meistrai kartais praleidžia šiuos paprastus dalykus.
VRM sistemos anatomija ir jos svarba
VRM – tai motininėje plokštėje esanti įtampos reguliavimo sistema, kuri paverčia 12V įtampą iš maitinimo bloko į žemesnę įtampą, reikalingą procesoriui (paprastai 0.8-1.4V). Ši sistema susideda iš kelių pagrindinių komponentų:
PWM kontroleris – tai VRM „smegenys”, kurios nustato, kokią įtampą reikia tiekti procesoriui. Šis mikroschemas gauna signalus iš procesoriaus apie jo energijos poreikius ir atitinkamai reguliuoja kitų komponentų darbą.
MOSFET tranzistoriai – veikia kaip greitai veikiantys jungikliai, kurie įjungia ir išjungia maitinimą tūkstančius kartų per sekundę. Jie būna high-side (viršutiniai) ir low-side (apatiniai), dirba poromis ir yra labiausiai perkaitę VRM komponentai.
Droseliai (induktoriai) – tie kvadratiniai ar cilindriniai komponentai, dažnai su užrašais „R22” ar panašiai. Jie išlygina įtampos svyravimus ir sukuria stabilų maitinimą. Kokybiškose plokštėse naudojami feritiniai droseliai su geresniu efektyvumu.
Kondensatoriai – filtruoja įtampą ir suteikia papildomos energijos staigių apkrovų metu. Elektroliniai kondensatoriai (tie cilindriniai) yra jautriausi komponentai, ypač Klaipėdos klimato sąlygomis, kur drėgmė gali paspartinti jų senėjimą.
Kai VRM sistema veikia normaliai, ji užtikrina stabilų procesoriaus maitinimą net esant didelėms apkrovoms. Tačiau kai kuris nors komponentas sugenda, gali atsirasti įvairių simptomų – nuo atsitiktinių perkrovimų iki visiško neįsijungimo.
Gedimų simptomai ir jų atpažinimas
VRM gedimų požymiai gali būti įvairūs, ir ne visada akivaizdu, kad problema būtent čia. Štai dažniausi scenarijai:
Kompiuteris visai neįsijungia – nė vienas ventiliatorius nesisuka, jokių garsų, LED lemputės nedega. Tai gali reikšti visišką VRM arba maitinimo bloko gedimą. Kartais problema būna tik viename VRM fazėje, bet jei tai kritinė fazė, sistema apsaugos mechanizmas neleis įsijungti.
Įsijungia ir iš karto išsijungia – ventiliatoriai pradeda suktis, bet po 1-3 sekundžių viskas nutyla. Tai klasikinis VRM apsaugos mechanizmo požymis, kai sistema aptinka trumpąjį jungimą arba per didelę srovę.
Atsitiktiniai perkrovimai darbo metu – ypač žaidžiant žaidimus ar atliekant kitas resursų reikalaujančias užduotis. Tai gali reikšti, kad VRM nebegali tiekti pakankamai srovės esant didelėms apkrovoms, arba kad kondensatoriai prarado talpą.
Nestabilus darbas, šaldymas, artefaktai ekrane – kai įtampa svyruoja, procesorius gauna nestabilų maitinimą, kas gali sukelti klaidų skaičiavimuose. Tai ypač pastebima naudojant procesorių su „overclocking” nustatymais.
Perkaistantys VRM komponentai – jei atidarius kompiuterį pastebite, kad VRM radiatoriai labai karšti (neįmanoma prilaikyti pirštų ilgiau nei sekundę), tai reiškia, kad sistema dirba neefektyviai. Dažnai tai susiję su išdžiūvusiu termopadu arba sugadintais MOSFET.
Klaipėdos klimatas prideda savo specifikos – drėgmė gali sukelti koroziją kontaktuose ir pagreitinti kondensatorių senėjimą. Jei jūsų kompiuteris stovi vėsioje patalpoje arba netoli jūros, šie procesai vyksta dar greičiau.
Diagnostikos įrankiai ir metodika
Norint tiksliai nustatyti VRM gedimą, reikia tam tikrų įrankių ir žinių. Štai ką turėtumėte turėti:
Multimetras – būtinas įrankis bet kokiai elektronikos diagnostikai. Jums reikės matuoti įtampas, varžas ir kartais srovę. Nebūtina pirkti brangaus modelio – už 15-25 eurus galima gauti visai tinkamą prietaisą. Svarbu, kad jis turėtų diodų testavimo režimą ir tęstinumo patikrinimą.
POST kortelė – įsikišama į PCIe lizdą ir rodo diagnostikos kodus. Tai labai naudinga, kai kompiuteris neįsijungia – kortelė gali parodyti, kur tiksliai sustoja paleidimo procesas. Kainuoja apie 10-20 eurų ir tikrai verta investicijos.
Termovizinė kamera arba termometras – padeda identifikuoti perkaitančius komponentus. Jei neturite termovizinės kameros (jos brangios), galite naudoti paprastą bekontaktį termometrą arba net atsargiai patikrinti pirštu (tik būkite atsargūs!).
Lituoklis ir litavimo stotis – jei planuojate keisti komponentus patys. Rekomenduojama bent 60W galios lituoklis su temperatūros reguliavimu. VRM komponentams keisti geriau turėti termofeno stotį, nes daugelis šiuolaikinių MOSFET yra SMD tipo su kontaktais apačioje.
Diagnostikos procesas turėtų vykti sistemingai:
Pirma, atjunkite visus nereikalingus komponentus – vaizdo plokštę, kietuosius diskus, papildomą RAM. Palikite tik vieną RAM modulį, procesorių ir aušinimą. Tai padės išsiaiškinti, ar problema tikrai maitinimo grandinėje.
Antra, vizualiai apžiūrėkite motininę plokštę. Ieškokite išsipūtusių kondensatorių (jų viršus bus išgaubtas), nudegusių komponentų (tamsios dėmės, degėsių kvapas), atskilusių litavimo vietų. Klaipėdos klimatas gali sukelti ir korozijos – ieškokite žalsvų ar baltų apnašų ant komponentų.
Trečia, išmatuokite įtampas. Ant 24-pin maitinimo jungties turėtumėte matyti: 3.3V, 5V, 12V linijas. Jei jos visos teisingos, bet kompiuteris neįsijungia, problema greičiausiai VRM sekcijoje. Galite pabandyti išmatuoti įtampą ant procesoriaus maitinimo fazių – turėtumėte matyti apie 1-1.4V (priklausomai nuo procesoriaus), bet tai sudėtinga be schemos.
VRM komponentų keitimo instrukcija žingsnis po žingsnio
Nusprendėte keisti VRM komponentus patys? Tai nelengva užduotis, bet įmanoma turint tinkamus įrankius ir kantrybės. Štai detalus procesas:
Pasiruošimas
Nusifotografuokite plokštę iš visų pusių prieš pradėdami darbą. Tai labai padės, kai reikės prisiminti, kur kas buvo. Nustatykite lituoklio temperatūrą – MOSFET keitimui reikia apie 350-380°C, kondensatoriams pakanka 320-340°C. Paruoškite litavimo fliusą (geriau naudoti no-clean tipo), litavimo vielą, atitinkamai ir atlitavimo pintelę arba siurblį.
Susiraskite savo motininės plokštės schemą arba bent VRM sekcijos nuotrauką su komponentų žymėjimais. Forume „badcaps.net” ar gamintojo svetainėje dažnai galima rasti naudingos informacijos.
Komponentų identifikavimas ir užsakymas
Ant MOSFET paprastai būna užrašytas modelio numeris. Pavyzdžiui, „4C06N” reiškia NTMFS4C06N. Ieškokite datasheet internete ir užsisakykite identiškus arba geresnius komponentus. Kondensatorių atveju svarbu atitikti talpą (µF), įtampą (V) ir dydį. Geriau pirkti Nichicon, Panasonic arba Rubycon gamintojų – jie patikimesni už pigius Kinijos analogus.
Klaipėdoje elektronikos komponentų pasirinkimas parduotuvėse ribotas, todėl greičiausiai teks užsisakyti iš užsienio – Mouser, Digikey, TME. Skaičiuokite, kad pristatymas užtruks 1-2 savaites.
Senų komponentų išlitavimas
Čia prasideda sudėtingiausia dalis. MOSFET tranzistoriai dažnai būna PQFN arba SO-8 korpusuose su termopadu apačioje. Paprastu lituokliu jų neišlituosite – reikia termofeno.
Nustatykite termofeno temperatūrą į 380-400°C ir tolygiai šildykite komponentą aplink. Neskubėkite – plokštė turi pašilti palaipsniui, kad nesutrūktų. Po 30-60 sekundžių pabandykite švelniai pajudinti komponentą pincetu. Jei juda – švelniai pakelkite. Jei ne – šildykite dar.
Kondensatorius išlituoti paprasčiau – šildykite kiekvieną kojelę atskirai ir švelniai traukite komponentą. Galite naudoti atlitavimo pintelę, kad pašalintumėte perteklinį lydmetalį.
Paviršiaus paruošimas
Po išlitavimo ant plokštės liks lydmetalio ir fliuso likučių. Juos būtina pašalinti. Naudokite atlitavimo pintelę arba siurblį, kad pašalintumėte didžiąją dalį lydmetalio. Tada nuvalykite paviršių izopropilo alkoholiu (99%) ir šepetėliu. Kontaktiniai takelis turi būti švarūs ir blizgūs.
Jei takelis pažeistas, reikės jo taisyti. Galite naudoti plonytį varinio laido gabaliuką, prilituotą kaip tiltą, arba specialią laidžią pastą. Tai jau sudėtingesnė procedūra, reikalaujanti patirties.
Naujų komponentų įlitavimas
Užtepkite ant kontaktinių takelio šiek tiek fliuso. Tai padės lydmetaliui geriau „susidraugauti” su paviršiumi. Uždėkite naują komponentą tiksliai ant vietos – orientacija labai svarbi! MOSFET paprastai turi taškelį vienoje pusėje, nurodantį pirmą kojelę.
Jei naudojate termofeno, šildykite komponentą iš viršaus, kol lydmetalis po juo išsilydys ir komponentas „įsigers” į vietą. Tai matysit pagal tai, kad komponentas šiek tiek nusės. Jei litavote paprastu lituokliu (tinka tik SO-8 ir didesniems korpusams), atsargiai prilituokite kiekvieną kojelę.
Kondensatorius lituoti paprasčiau – įkiškite kojeles į skyles, iš kitos pusės prilituokite. Tik įsitikinkite, kad laikotės polarumo – ant kondensatoriaus korpuso yra minuso ženklas.
Patikrinimas po litavimo
Prieš įjungdami plokštę, kruopščiai apžiūrėkite savo darbą. Ar nėra lydmetalio tiltelių tarp kontaktų? Ar visi komponentai prilituoti? Naudokite multimetrą diodų testavimo režimu – patikrinkite, ar nėra trumpųjų jungimų tarp gretimų kontaktų.
Jei viskas atrodo gerai, prijunkite tik būtiniausius komponentus (procesorių, vieną RAM, maitinimą) ir pabandykite įjungti. Geriausia tai daryti su POST kortele, kad matytumėte, kas vyksta.
Įtampos stabilizavimo problemos ir jų sprendimas
Net sėkmingai pakeitę VRM komponentus, galite susidurti su įtampos stabilumo problemomis. Jos pasireiškia nestabiliu sistemos darbu, atsitiktiniais perkrovimais arba net BSOD (mėlynu mirties ekranu).
Vdroop ir Load-Line kalibravimas
Vdroop – tai natūralus reiškinys, kai įtampa šiek tiek nukrenta esant didelei apkrovai. Tai iš tikrųjų yra saugos mechanizmas, apsaugantis nuo įtampos šuolių. Tačiau per didelis vdroop gali sukelti nestabilumą.
Moderniose BIOS versijose galite reguliuoti „Load-Line Calibration” (LLC) nustatymą. Jis kompensuoja įtampos kritimą esant apkrovai. Paprastai yra keli lygiai – nuo 1 iki 5 arba nuo „Auto” iki „Extreme”. Pradėkite nuo vidutinio lygio (Level 3 arba „Medium”) ir stebėkite rezultatus.
Per agresyvus LLC gali sukelti įtampos šuolius, kai apkrova staiga sumažėja – procesorius gali gauti per didelę įtampą. Tai irgi žalinga. Todėl reikia rasti balansą.
Kondensatorių talpų derinimas
Jei keitėte kondensatorius, įsitikinkite, kad jų talpa atitinka originalius. Tačiau kartais verta padidinti talpą – pavyzdžiui, vietoj 470µF įdėti 680µF arba net 1000µF. Tai suteiks daugiau „rezervo” staigių apkrovų metu ir padės stabilizuoti įtampą.
Bet negalima pernelyg padidinti talpų – tai gali paveikti VRM kontrolerio darbą ir net sukelti nestabilumą. Paprastai saugu padidinti iki 50%, bet ne daugiau.
Procesorių įtampos nustatymai BIOS
Po VRM remonto verta patikrinti procesorių įtampos nustatymus BIOS. Jei anksčiau naudojote „overclocking” nustatymus, geriau juos atstatyti į gamyklinius. Bent jau pradžiai, kol įsitikinsit, kad VRM dirba stabiliai.
Stebėkite įtampas programomis kaip HWiNFO64 arba CPU-Z. Turėtumėte matyti stabilią Vcore įtampą, kuri šiek tiek svyruoja priklausomai nuo apkrovos (tai normalu). Jei matote staigius šuolius arba kritimus daugiau nei 0.05V, reikia gilintis į problemą.
Temperatūrų monitoringas
VRM temperatūra yra kritinis parametras. Nauji komponentai turėtų būti vėsesni nei seni, bet vis tiek reikia stebėti. Daugelyje motininių plokščių yra VRM temperatūros sensoriai, kuriuos galima stebėti per HWiNFO64.
Normalios VRM temperatūros esant pilnai apkrovai: 60-80°C – puiku, 80-95°C – priimtina, 95-105°C – per karšta, reikia geresnio aušinimo, virš 105°C – pavojinga zona, gali kilti gedimų.
Jei temperatūros per aukštos, galite pagerinti situaciją: įdėti papildomą ventiliatorių, pūčiantį į VRM sritį, pakeisti VRM radiatorių į didesnį arba su geresniu termopadu, pagerinti korpuso ventiliaciją bendrai.
Klaipėdoje vasarą drėgnas oras gali pabloginti aušinimą – drėgmė ore mažina šilumos išsisklaidymą. Todėl verta užtikrinti gerą ventiliaciją patalpoje, kur stovi kompiuteris.
Kada geriau kreiptis į profesionalus
Nors šiame straipsnyje pateikiau išsamią informaciją, VRM komponentų keitimas nėra užduotis pradedantiesiems. Yra situacijų, kai tikrai verta kreiptis į profesionalus:
Jei neturite patirties su SMD komponentų litavimu, geriau nepradėkite nuo brangios motininės plokštės. Viena neatsargi ranka gali sugadinti takelius, ir tada remontas taps neįmanomas arba labai brangus.
Jei problema sudėtingesnė nei paprastas kondensatoriaus ar MOSFET keitimas – pavyzdžiui, sugedo PWM kontroleris. Šie komponentai dažnai būna QFN korpusuose su daugybe smulkių kontaktų ir reikalauja tikslaus įrangos.
Jei plokštė dar garantijoje – bet koks savarankiškas remontas panaikins garantiją. Geriau kreipkitės į pardavėją ar gamintojo servisą.
Klaipėdoje yra keletas gerų elektronikos remonto dirbtuvių, kurios specializuojasi kompiuterių remontuose. Profesionalus remontas paprastai kainuoja 40-80 eurų, priklausomai nuo gedimo sudėtingumo. Tai gali būti pigiau nei nauja motininė plokštė, ypač jei turite aukštos klasės modelį.
Tačiau jei esate entuziastas, turite tinkamus įrankius ir noras mokytis – nebijokite bandyti. Tik pradėkite nuo pigesnės, nebereikalingos plokštės, kad įgytumėte patirties. Pirmą kartą tikrai bus sunku, bet su praktika viskas tampa paprasčiau.
Kai VRM vėl dirba kaip naujas – paskutiniai patarimai ir mintys
Sėkmingai suremontuota maitinimo grandinė gali tarnauti dar daugelį metų, kartais net ilgiau nei originali. Ypač jei panaudojote kokybiškesnius komponentus nei buvo gamykloje. Daugelis pigių motininių plokščių turi minimalią VRM konfigūraciją, kuri dirba ties savo galimybių riba – todėl ir genda dažniau.
Po remonto nepamirškite kelių svarbių dalykų. Pirma, stebėkite sistemos stabilumą bent kelias savaites. Paleiskite stress testus – Prime95, OCCT, Furmark (jei keitėte vaizdo plokštės VRM). Jei sistema išlaiko kelias valandas pilnos apkrovos be perkrovimų ir klaidų – viskas gerai.
Antra, reguliariai valykite kompiuterį nuo dulkių. Klaipėdos klimatas su drėgme ir jūros druska reiškia, kad dulkės greičiau kaupiasi ir tampa lipnios. Tai blogina aušinimą ir gali sukelti koroziją. Rekomenduoju valyti bent kartą per 3-4 mėnesius, jei kompiuteris stovi arti jūros – dar dažniau.
Trečia, investuokite į gerą maitinimo bloką. Daugelis VRM problemų iš tikrųjų prasideda nuo nestabilaus maitinimo iš PSU. Nebūtina pirkti brangiausio, bet pasirinkite bent 80+ Bronze sertifikuotą modelį nuo patikimo gamintojo – Seasonic, Corsair, Be Quiet, EVGA. Tai apsaugos ne tik VRM, bet ir visus kitus komponentus.
Ketvirta, jei planuojate „overclocking”, įsitikinkite, kad jūsų VRM tam pasiruošęs. Ne visos motininės plokštės turi pakankamai galingą VRM aukštam procesoriui su padidintu taktiniu dažniu. Pasižiūrėkite recenzijų ir VRM analizių – forume „overclock.net” ar „reddit.com/r/overclocking” rasite daug informacijos.
Ir paskutinis dalykas – mokykitės iš savo patirties. Kiekvienas remontas yra galimybė geriau suprasti, kaip veikia jūsų kompiuteris. Galbūt kitas kartas susidūrus su problema jau žinosite, ką daryti. O gal net galėsite padėti draugui ar kaimynui, kuris susidūrė su panašia bėda.
Elektronika nėra magija – tai fizika ir chemija, kurias galima suprasti ir įvaldyti. Reikia tik kantrybės, tinkamų įrankių ir noro mokytis. Klaipėdoje, kur jūros oras prideda savo iššūkių, šios žinios gali būti ypač vertingos. Tad drąsiai, bet atsargiai – ir jūsų kompiuteris dar ilgai džiugins stabiliu darbu.
